Befestigungselemente
Dreiecksstütze 30 °, vertikale Montage Magnelis®
Hersteller: iONTEC
INDEX: EKIERKA30PION-M-kpl

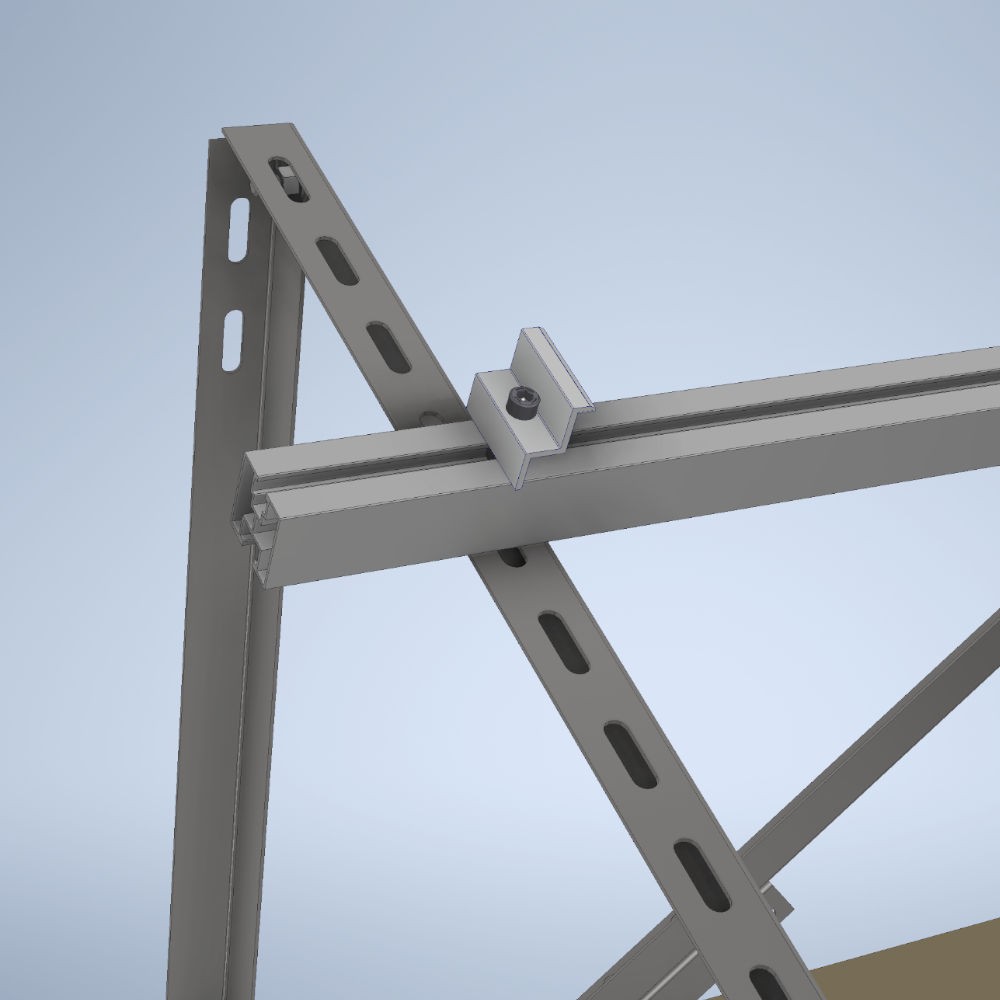

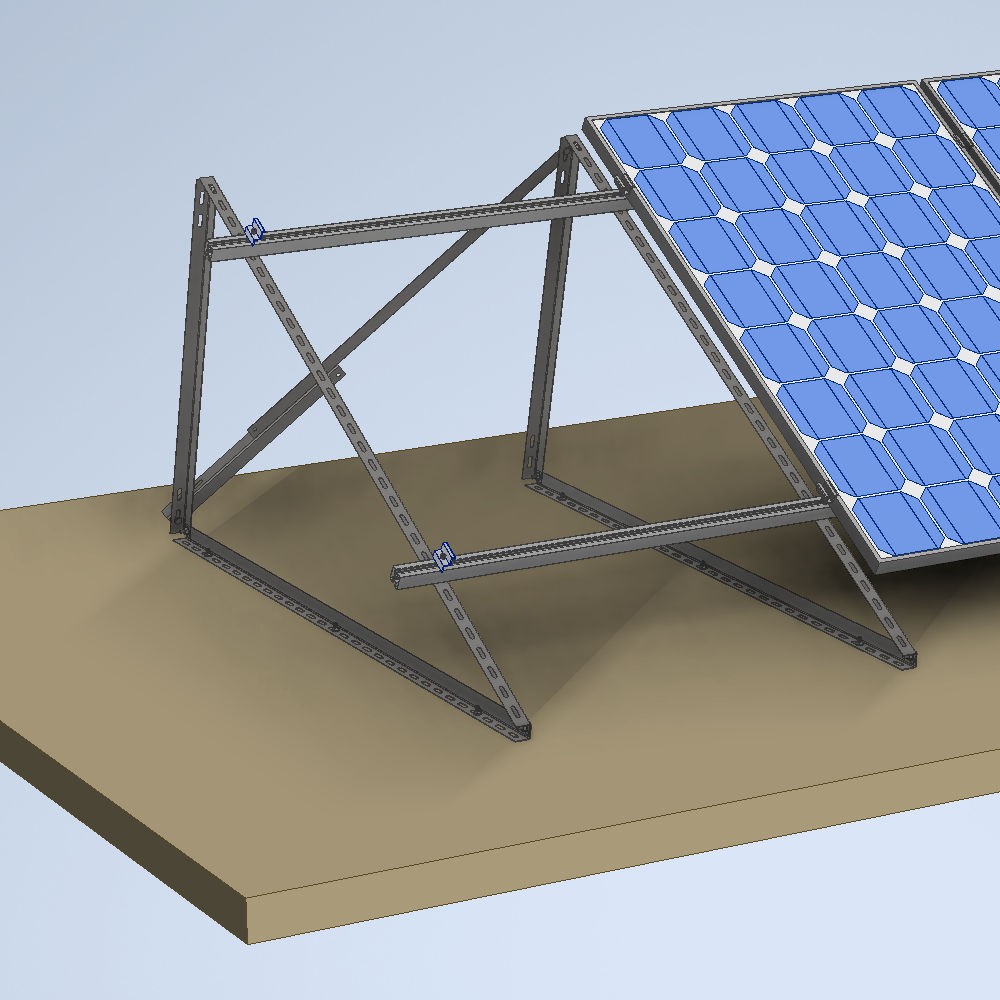

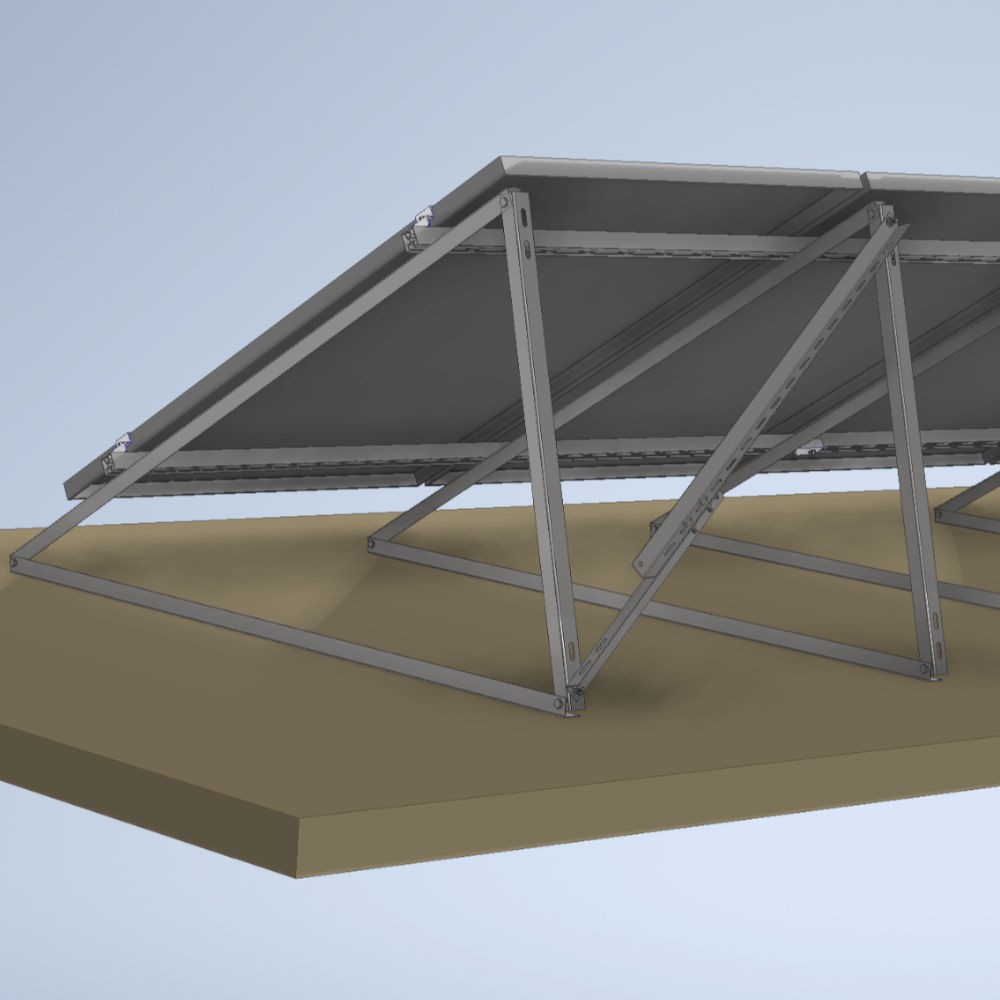

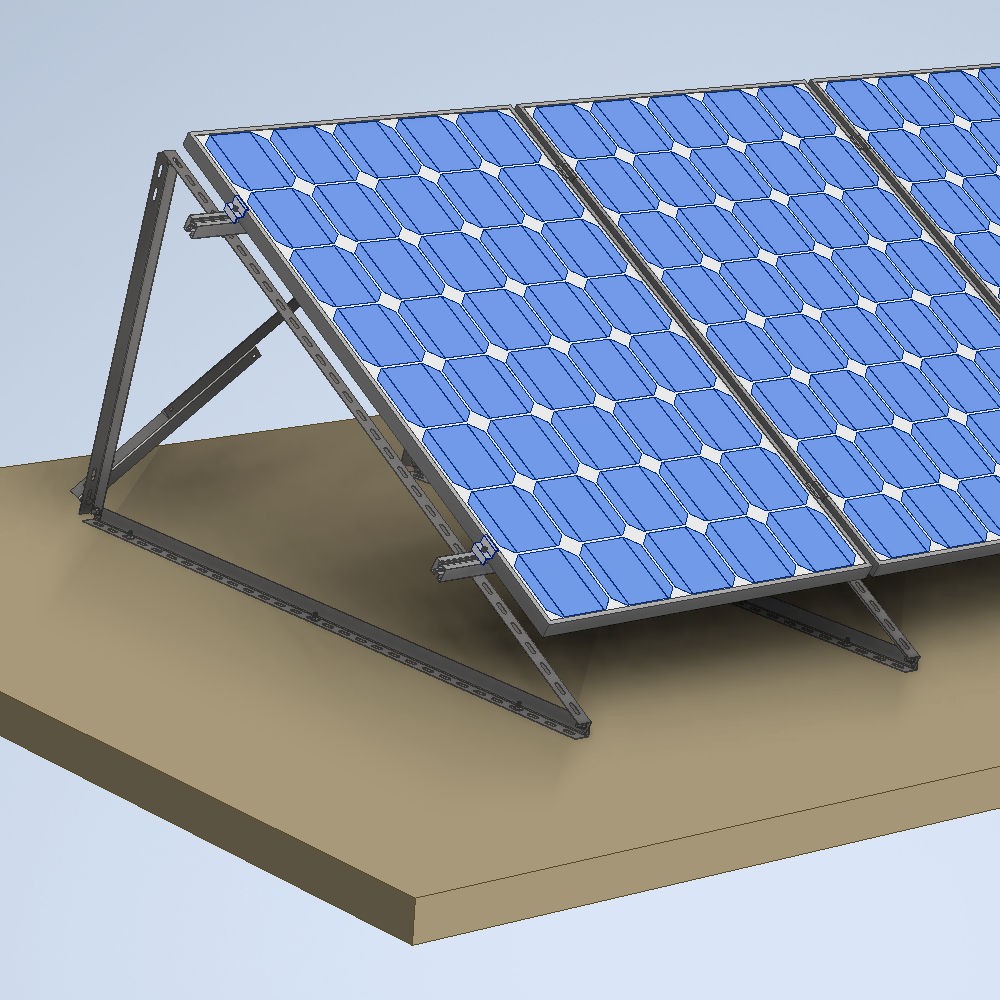

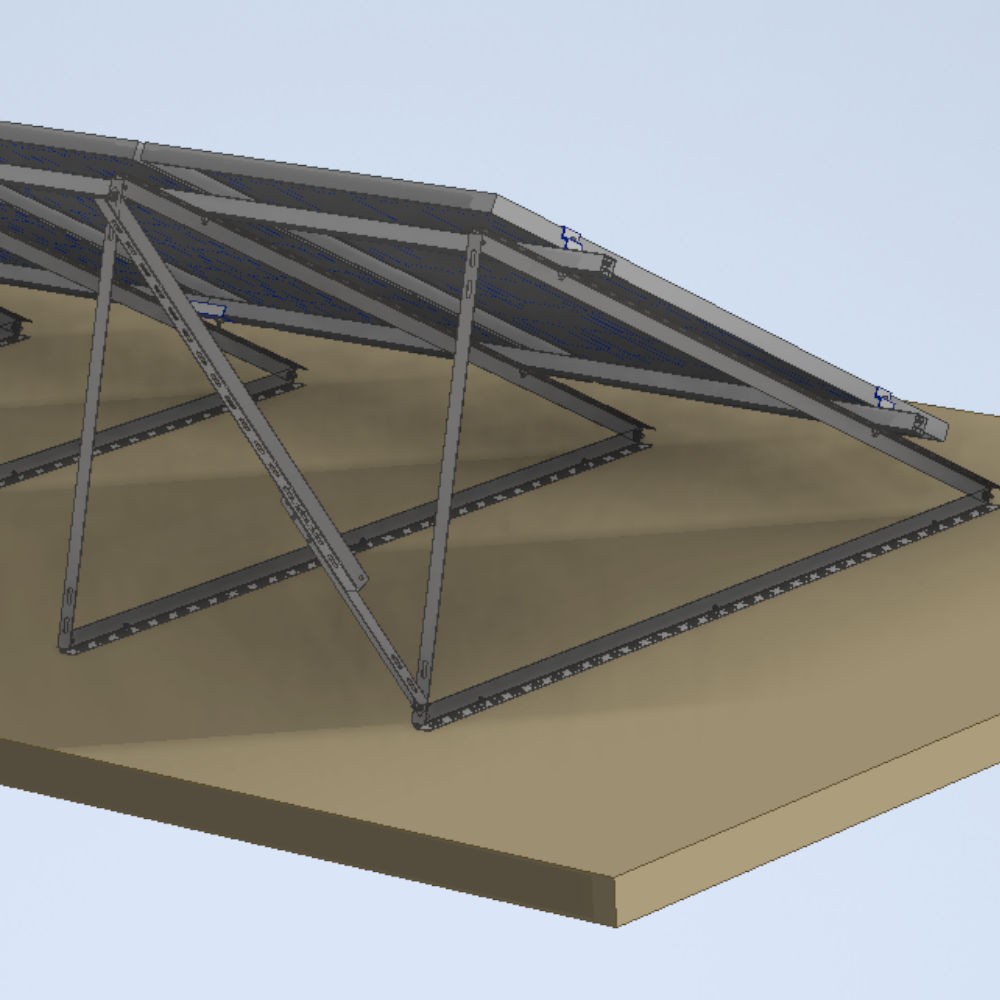

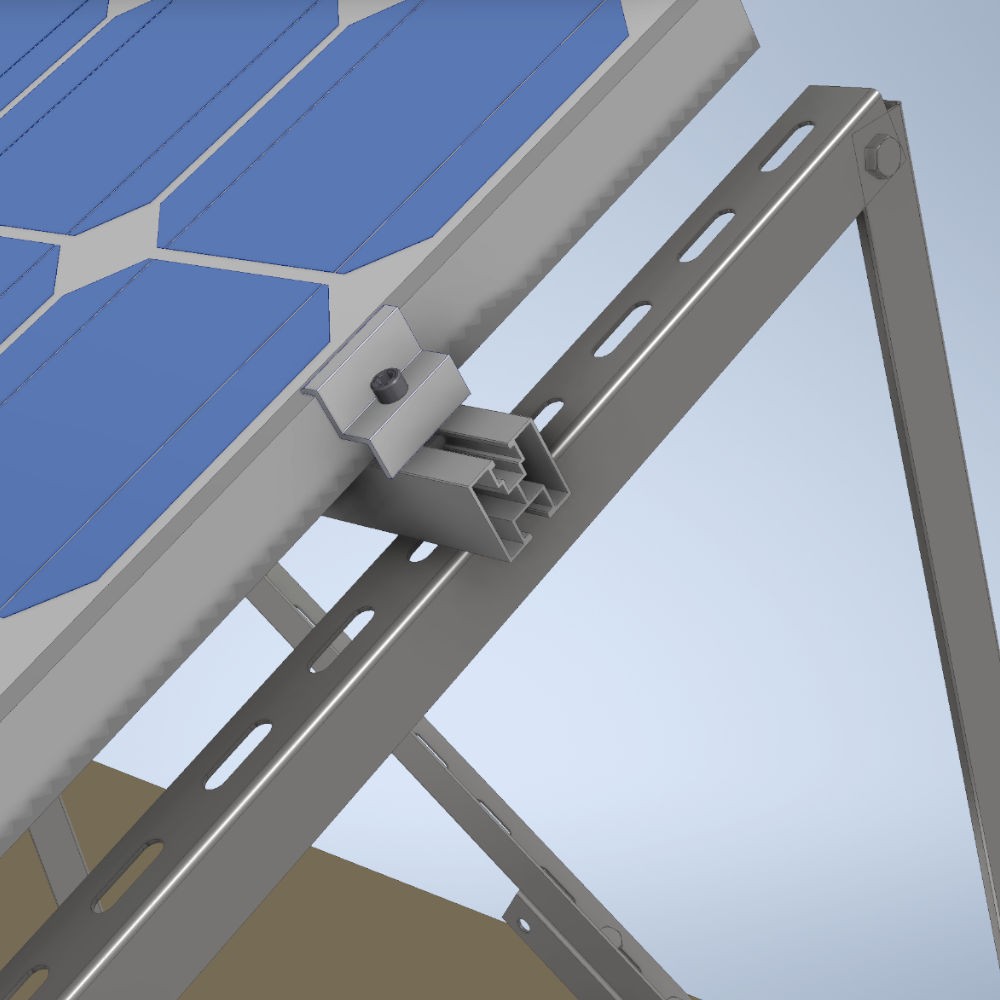

Dreiecksstütze ermöglicht die vertikale Installation von Photovoltaik Modulen auf einem Flachdach oder einem Dach mit leichter Neigung.Der Neigungswinkel von Photovoltaik Modulen beträgt 30 °.
Spezifikation:
- DREIECKSSTÜTZE 30 PION M
- Neigungswinkel von Photovoltaik Modulen:30°
- Orientierung der Photovoltaik Module: vertikal
- Material: Stahl S350GD + ZM310 (Magnelis®-Beschichtung)
- Maße des Winkels:39 x 39 x 2 mm
- Schrauben M10 x 25: Edelstahl A2
- Muttern M10: Edelstahl A2

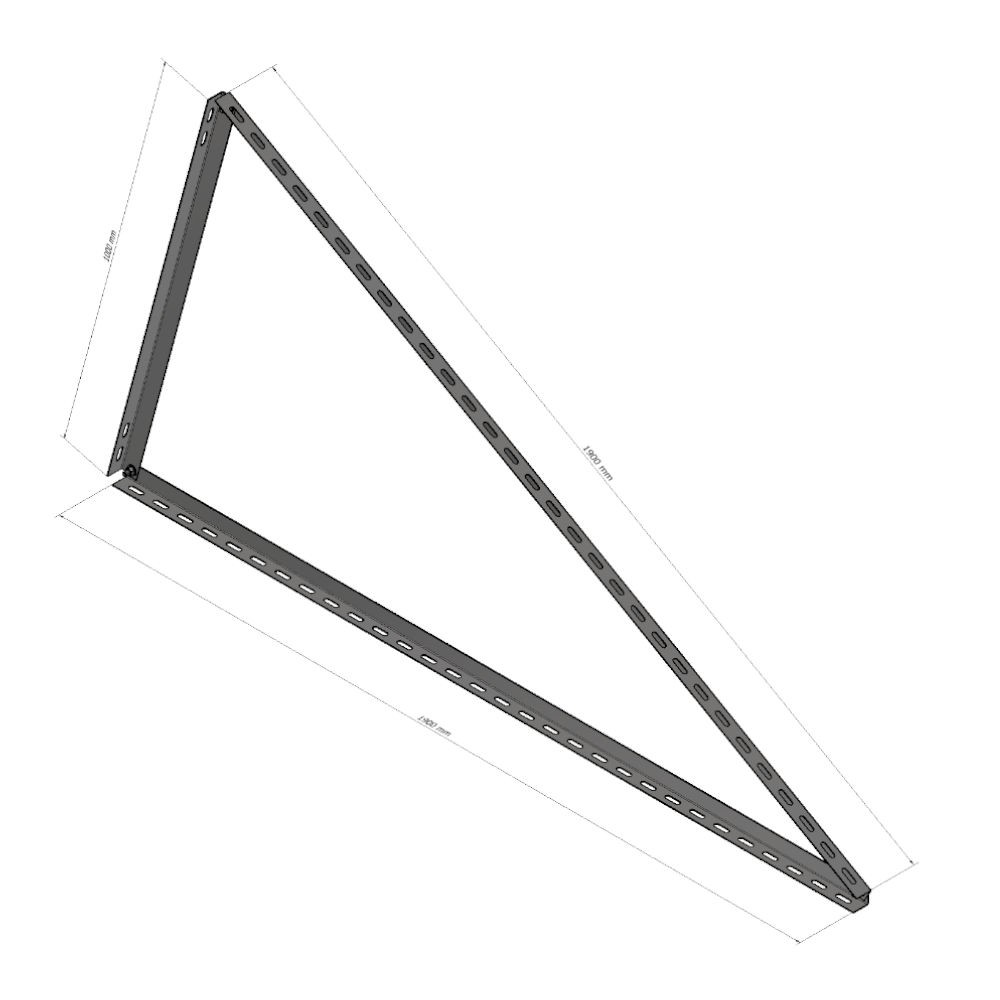

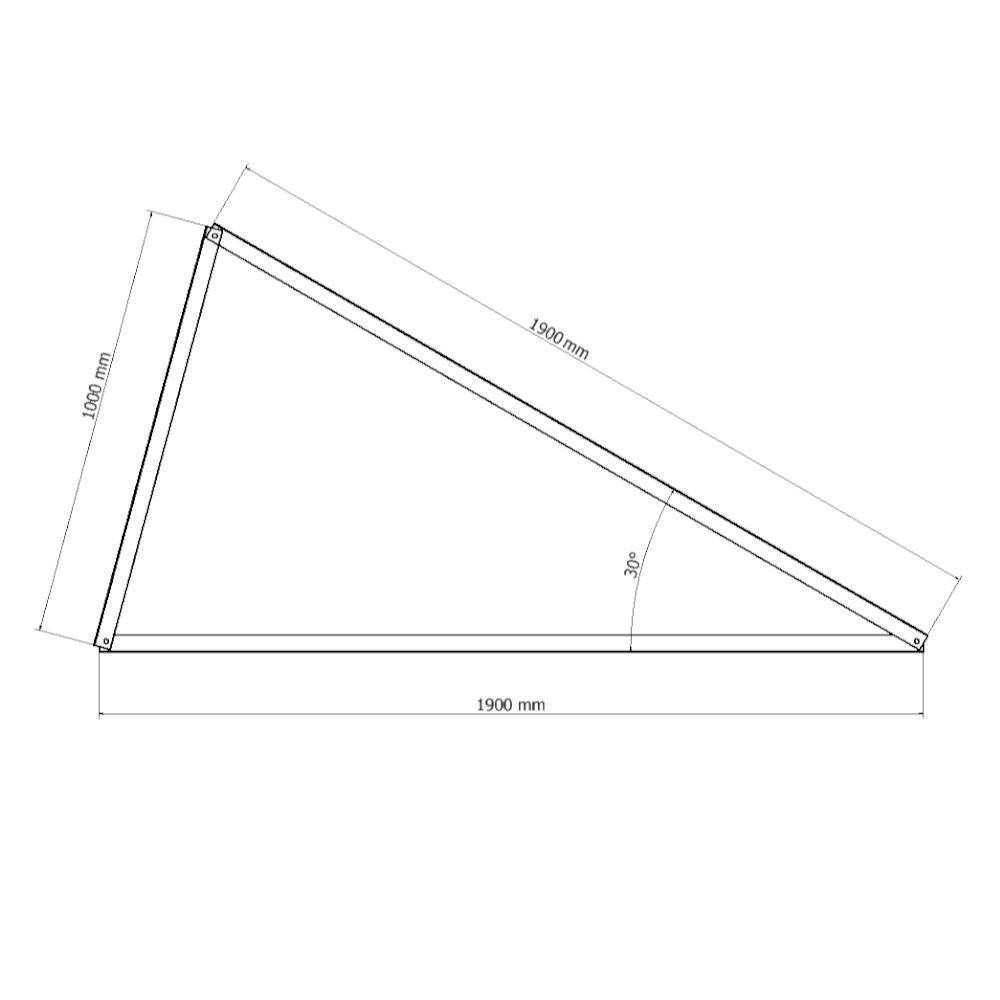

- Maße der Dreiecksstütze1900 x 1000 x 1900 mm
- Gewicht:5,3 kg
Lieferumfang:
- Winkel L=1900 mm - 2 Stck.
- Winkel L = 1000 mm - 1 Stck.
- Sechskantschraube M10 x 25 - 3 Stck.
- Flanschmutter M10 - 3 Stck.
HINWEIS! Für jede Reihe von Dreiecksstützen sollten mindestens zwei Verbände von Magnelis® verwendet werden --[1] Universalverband Magnelis®
Montageanleitung zum Download im -----[1] FAQ-Bereich. Dort befinden sich Anleitungen für alle Dachmontagesysteme, wo dieses Element verwendet wird.
| Elemente: | Exzenter |
|---|---|
| Neigungswinkel [Grad]: | 30 |
| Winkelmaß Montage: | Senkrecht |
| Abmessungen [mm]: | 44.0 x 1900.0 x 44.0 |
| Gewicht [kg]: | 5.37 |
